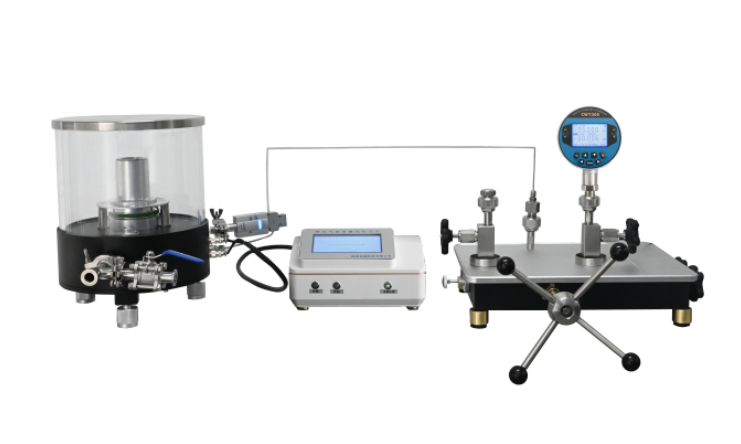

绝压气体活塞压力计

 一、产品介绍：

绝压气体活塞压力计在气体活塞式压力计的基础上，加入真空泵、真空罩等元件，引入测量系统的绝压环境，从而可对绝压进行测量，其各项指标符合《气体活塞式压力计》检定规程。

本系列压力计主要由活塞系统、专用砝码、压力检验器、真空罩、气源等部件构成，

用气体做工作介质，可检定表压、绝压。三套活塞系统使其测量范围广、精度高，活塞杆和活塞筒的材料均采用碳化钨，保证了活塞具有耐腐蚀、耐磨、稳定性好、使用寿命长等。

二．绝压活塞的技术参数:

1、工作条件：

环境温度：（20±2）℃

相对湿度：相对湿度40%～80%

频率：50HZ

电源电压：AC220V

2、技术指标：

• 型号：CW-SDQJ060；

• 量程：5kPa～350kPa; 30kPa～1.5MPa; 150kPa～6MPa; 150kPa～7.5MPa;

• 准确度等级：0.005级；0.01级；0.02级；0.05级；

•  功能：可当作量传活塞式压力计，可检定数字压力表、绝压数字压力表、精密压力表、绝压精密压力表、普通压力表、压力变送器等；

• 工作介质：氮气/洁净空气；

• 活塞材料：活塞杆采用陶瓷，活塞筒采用碳化钨；

• 砝码配置：根据用户需求，配千克（Kg）或兆帕（MPa）砝码；

• 砝码修正：按照使用地进行重力加速度修正；

• 砝码材料：无磁不锈钢；

• 测压方式：绝压/表压；

• 压力输出：M20x1.5标准快速接头；

• 电    源:220V±10%；

• 其它配置：压力传感器、温度传感器、位置传感器、转速传感器、真空计.

3、产品性能：

• 符合JJG 1086-2013 《气体活塞式压力计》计量检定规程。

• 核心部件为三套活塞系统，运用特殊研磨技术，使活塞系统灵敏度高。

• 活塞杆采用陶瓷、活塞筒采用碳化钨，均为高强度、高硬度和温度膨胀系数较小的材料，提高了活塞的耐磨性，减小了活塞杆和活塞筒的线膨胀系数和形变系数；

• 绝压气体活塞压力计采用高纯氮气/洁净空气作为介质，消除了润滑油粘度影响，提高了压力计的灵敏度。

• 设置有多级的过滤装置，防止细小灰尘进入活塞，影响测量精度及正常的计量工作。

• 配备专用真空罩，可以进行表压、绝压测量，提高压力计的利用率。

• 活塞系统转动采用电动控制，避免在真空罩安装后无法完成转动工作。

•  机座采用铝合金制造，质轻、坚固、耐腐蚀、外形美观。

4、技术特点：

   1、活塞和活塞筒经精工研磨，其圆度误差和间隙极小，极大地提高了活塞转动延续时间，相应减小了活塞下降速度，从而提高了活塞鉴别力。

   2、配备专用真空罩、真空泵，对绝压与表压进行准确测量。

  3、砝码已经进行压力形变系数和当地重力加速度的修正。

  4、可选配数字显示功能：温度、位移、转速、压力等参数的数字显示。

  5、测量范围：名义标称测量范围与实际测量范围一致。

  6、活塞系统可以方便拿出送检（不用携带沉重的主机台）。

  7、既可作为传递用检定活塞式压力计，也可作高精度测试用，砝码可配kg砝码或MPa砝码。

  8、采用先进的加压系统，轻便耐用。

  9、采用压力快速接头，无漏气现象。

  10、测量绝压时，真空罩内可达到10Pa以下。
